Wektoryzacja w Silhouette Studio

By wycinać za pomocą plotera tnącego potrzebujemy wzorów stworzonych za pomocą grafiki wektorowej. Tego typu prostą grafikę można wykonać w programach do obsługi plotera na przykład Cricut Design Space czy Silhouette Studio. Bardziej skomplikowane wzory można stworzyć w darmowym programie Inkscape lub płatnych typu Adobe Illustrator, Corel DRAW czy Affinity. Co jednak zrobić, jeśli dysponujemy jedynie grafiką rastrową? Jedną z możliwości jest wektoryzacja, o której zaraz opowiem.

2/28/2024

Do wektoryzacji najlepiej nadadzą się proste i kontrastowe grafiki rastrowe. Wystarczy otworzyć grafikę rastrową, na przykład w formacie .png w programie Silhouette Studio. Zależnie od posiadanej wersji programu będziemy mogli skorzystać z większej lub mniejszej liczby dostępnych opcji, o których więcej opowiem w dalszej części artykułu.


Silhouette Studio

Na początek skupimy się na darmowej podstawowej wersji programu dołączonej do plotera.

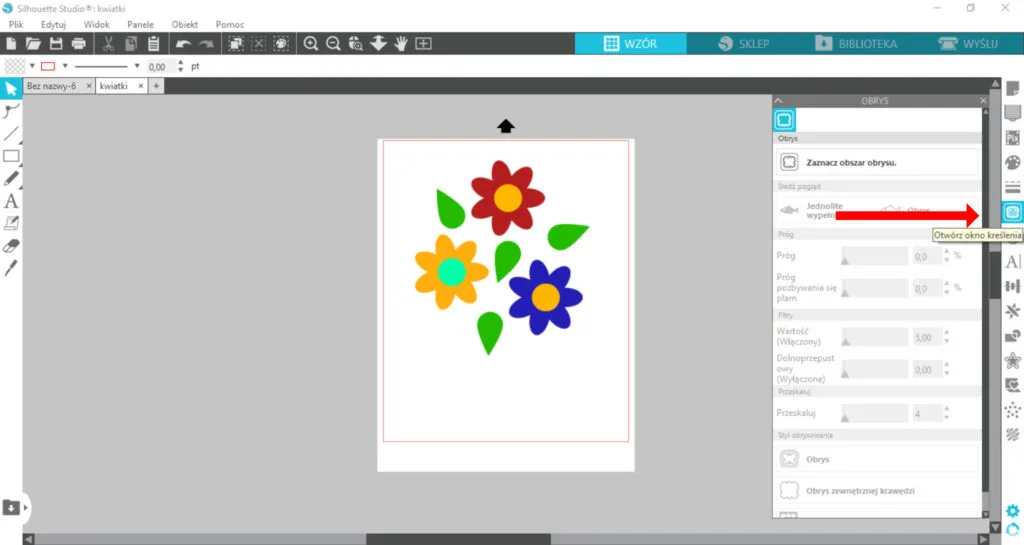

1-1-1024x545

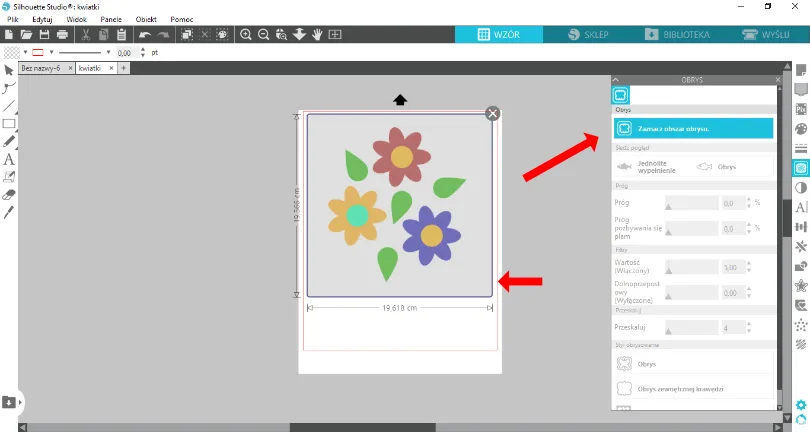

Po otwarciu grafiki w programie należy kliknąć “Otwórz okno kreślenia” znajdujące się po prawej stronie.

2

Kolejnym krokiem jest zaznaczenie obszaru obrysu. Szarą ramkę dopasowujemy do wielkości grafiki, którą chcemy przekształcić.

3-1

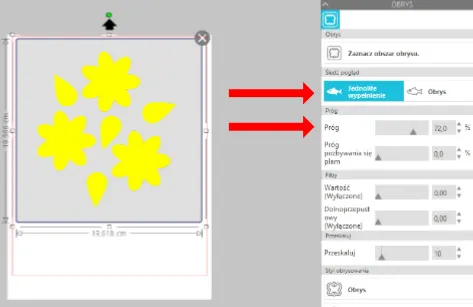

Następnie możemy zaznaczyć obszar, wokół którego mają powstać linie cięcia. Ja wybrałam jednolite wypełnienie, a następnie suwakiem dostosowałam je tak, by wypełnione zostało całe wnętrze kwiatów oraz listków. Następnie wybieram opcję “obrys” klikając ikonę poniżej suwaków.

5-1

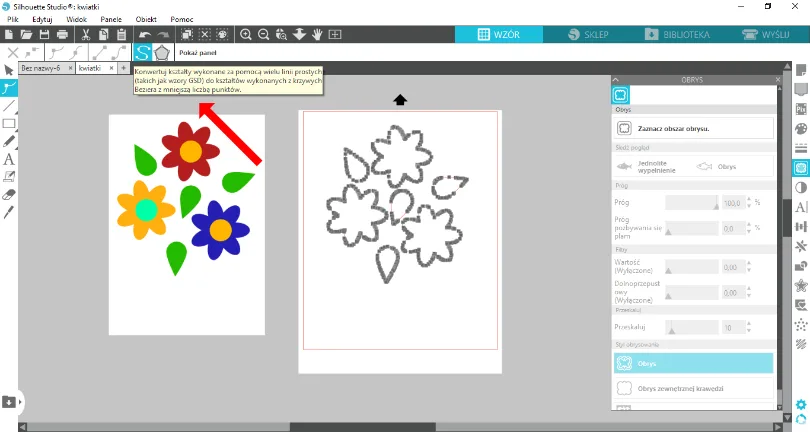

Program stworzy wektorowy obrys wokół zaznaczonego obszaru widoczny po przesunięciu grafiki rastrowej na bok. Będzie się on składał z bardzo wielu punktów. W przypadku cięcia ploterem spowoduje to znaczne wydłużenie jego pracy. Dlatego kolejnym krokiem będzie uproszczenie wzoru. Możemy to zrobić klikając ikonę w kształcie litery S.

6

Po uproszczeniu wzoru otrzymamy gotowy do cięcia kształt o liczbie punktów pozwalającej na szybką pracę plotera. Jest to niezwykle przydatna funkcja dzięki której możemy wektoryzować proste grafiki czy napisy, a co więcej otrzymujemy ją w darmowej wersji programu. Co zatem mają nam do zaoferowania rozszerzone wersje?

Silhouette Studio Designer i Business Edition

W przypadku rozszerzonych wersji programu mamy do dyspozycji dwie dodatkowe opcje tworzenia obrysu. Pierwszą z nich jest wyznaczanie kształtów po kolorze.

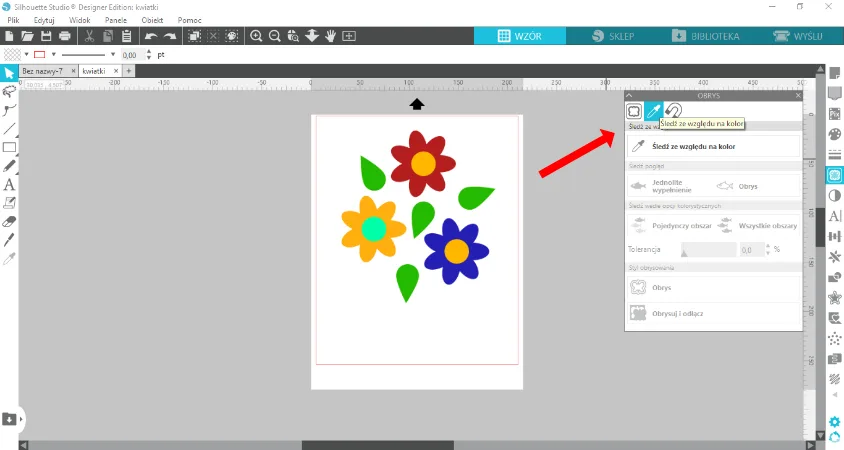

1-3

Po wybraniu tej opcji klikamy ikonę “Śledź ze względu na kolor”. Następnie klikamy interesujący nas element w wybranym kolorze.

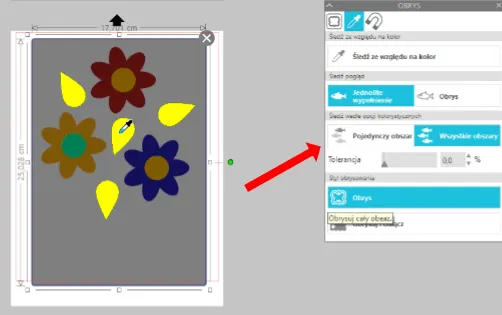

2-2

Po wybraniu danego koloru mamy możliwość wypełnienia jednego elementu, lub wszystkich elementów w zaznaczonym kolorze. W moim przypadku będą to wszystkie zielone listki. Następnie klikam “obrys”.

3-2

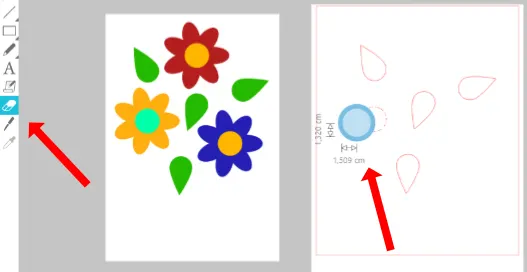

Po usunięciu na bok grafiki rastrowej otrzymamy wektorowy obrys wokół zaznaczonych elementów. Jeśli pojawił się on również wokół elementów o zbliżonym odcieniu możemy pozbyć się go za pomocą gumki. W ten sposób otrzymamy obrys wokół kształtów w tym samym kolorze. Wystarczy go uprościć, by nie składał się ze zbyt wielu punktów i gotowe!

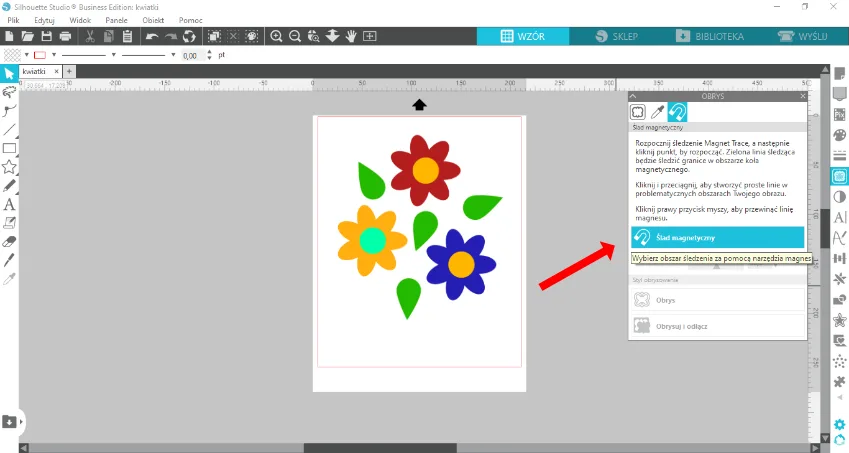

Drugą dostępną w rozszerzeniu programu Silhouette Studio opcją jest samodzielne obrysowanie pożądanego kształtu za pomocą śladu magnetycznego. Ta opcja sprawdza się w przypadku linii, które trudno wyznaczyć automatycznie. Można użyć jej jako uzupełnienia dla dwóch poprzednich metod.

11
22

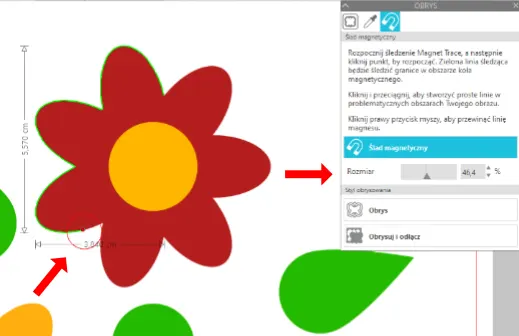

Po zaznaczeniu opcji “ślad magnetyczny” możemy za pomocą suwaka zmienić rozmiar obszaru w jakim narzędzie będzie wyszukiwało miejsca, w którym ma stworzyć linię cięcia. Następnie powoli przesuwamy punkt wzdłuż elementu który chcemy obrysować. Jeśli coś pójdzie nie po naszej myśli możemy skasować linię przytrzymując prawy przycisk myszy i spróbować nakreślić ją od nowa.

33

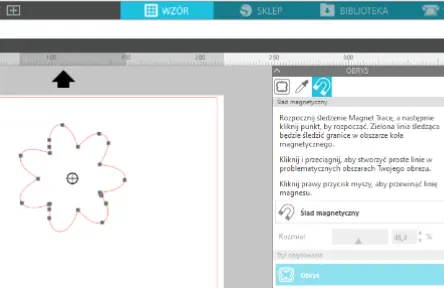

Po stworzeniu obrysu pozostaje uproszczenie go. Otrzymujemy ręcznie stworzone linie cięcia wokół wybranego obiektu.


Czy wektoryzacja w Silhouette Studio jest przydatna? Zdecydowanie tak. Pozwala na wycięcie elementów takich jak stworzone za pomocą grafiki rastrowej logo i wiele innych. Pozwala to na wykorzystanie projektów, które z początku nie powstały z myślą o cięciu za pomocą plotera. To daje nam wiele nowych możliwości i pozwala na tworzenie ciekawych projektów. Mam nadzieję, że przyda się i Wam!

Zobacz proces wektoryzacji na filmie:
